預浸料是制備復合材料的核心中間材料，指將未固化的樹脂預先與纖維浸潤結合制成的半成品，成品具備一定儲存期，在有效期內可隨時開展鋪層設計與成型加工，后續經加熱即可完成固化。預浸料所用樹脂以熱固性樹脂為主，常用的有酚醛樹脂、環氧樹脂、雙馬樹脂、乙烯基樹脂、氰酸樹脂等。其中碳纖維預浸料又稱碳纖維預浸布，是以經展紗處理的碳纖維絲束或碳纖維編織布為基材，在特定壓力和溫度作用下，與預先涂敷于離型紙上的樹脂復合，再經冷卻、覆膜、卷取等工藝制成；該類預浸料中環氧樹脂的應用最為廣泛，雙馬樹脂和氰酸樹脂則多用于耐高溫的應用場景。

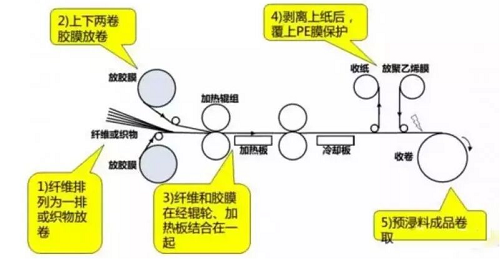

預浸料生產示意圖
預浸料的常見組成部分為：底部是一層離型紙（白色），中間為成品預浸料（黑色），表面再覆蓋一層聚乙烯薄膜（藍色），其中中間的成品預浸料又由樹脂和纖維組成，具體見下圖。

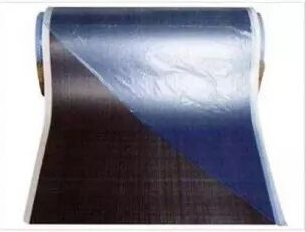

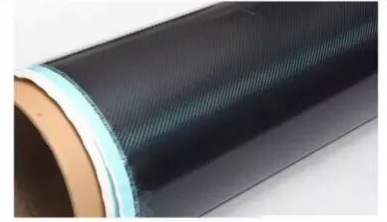

（a）碳纖維UD預浸料 （b）碳纖維編織布預浸料
生產好的碳纖維預浸料
預浸料適用工藝較多，主要是熱壓罐工藝、真空袋壓工藝、預浸料模壓工藝、預浸料吹氣模壓、卷管工藝和纏繞工藝。
一、熱壓罐工藝

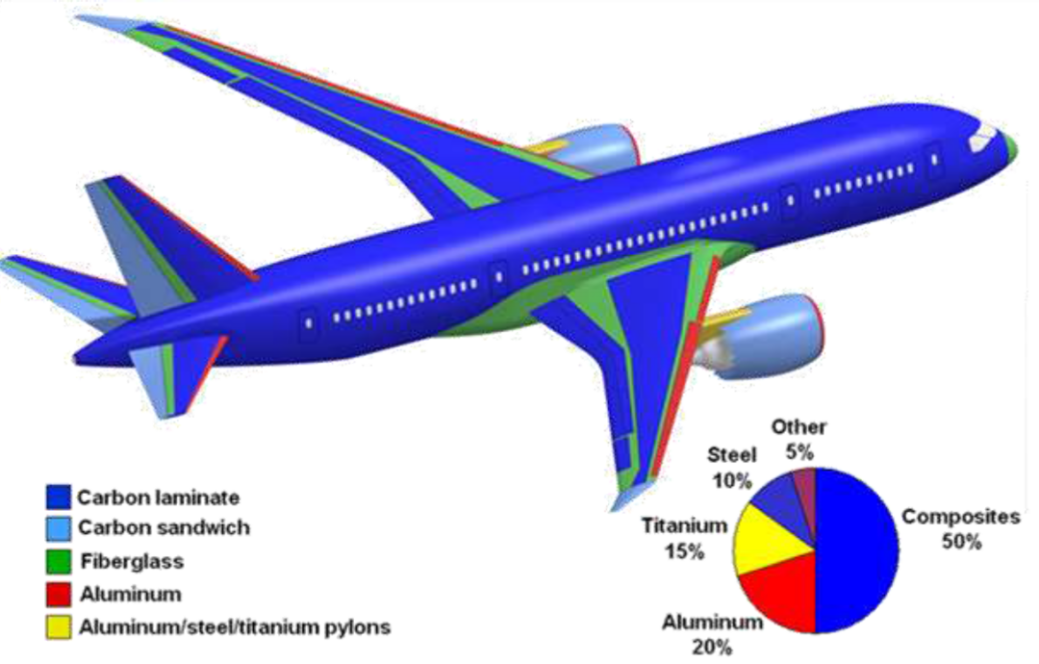

熱壓罐工藝是纖維復合材料應用較多、最為常見的一種成型方式，特別在航空航天領域的比重更是高達80%以上。成型的構件多應用于航空航天領域等主承力和次承力結構，以及國防、軌道交通、電子通訊、汽車制造、體育運動器材等諸多領域。

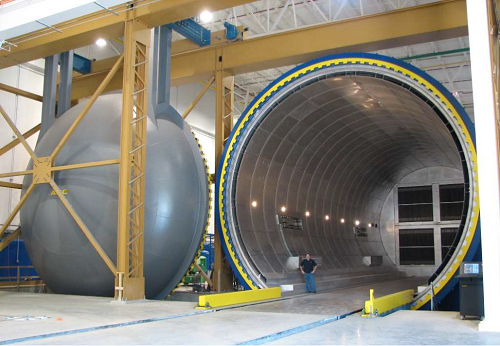

2006年ASC為波音787機身定做的：長度23米，直徑9米

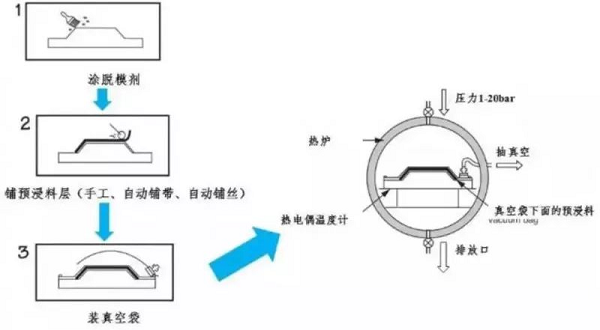

熱壓罐工藝示意圖如上
將碳纖維預浸料按鋪層要求鋪放于模具上，將毛坯密封在真空袋后放置于碳纖維熱壓罐中。在真空狀態下，經過熱壓罐設備升溫、加壓、保溫、降溫和卸壓等程序，利用熱壓罐內同時提供的均勻溫度和均布壓力實現固化，從而可以形成表面與內部質量高、形狀復雜的碳纖維復合材料制件。用熱壓罐的一個重要原因是向預浸料提供足夠的壓力，以此抑制孔隙的生成，所以做出來的產品性能好，能夠作為結構件使用。因此熱壓罐工藝在航空航天上應用較多，但是熱壓罐工藝也存在成本高、效率低的缺點。
二、真空袋壓工藝
針對熱壓罐成本高的缺點，發展了真空袋壓工藝，真空袋壓工藝前序工藝和熱壓罐類似，后期固化不使用熱壓罐，而是使用固化爐。
固化爐價格便宜，但沒有壓力，在抽真空情況下，壓差只有一個大氣壓。因此要得到類似的孔隙率，對樹脂和預浸料要求較高。有研究表明，半浸潤的預浸料能夠有效地提高氣體滲透性，OoA預浸料采用樹脂半浸潤，將干纖維作為排出氣體的通道，在零件固化時卷入的氣體和揮發份都可以通過通道排出。
三、預浸料模壓工藝

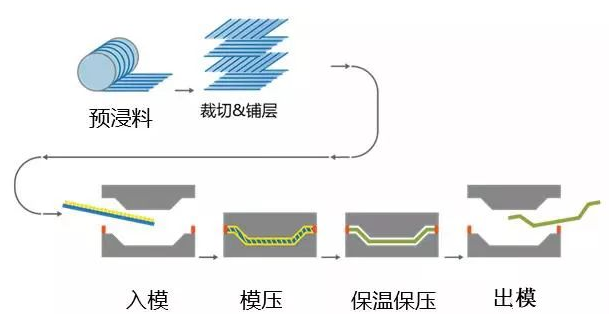

將一定量預浸料加入金屬對模內，經加熱、加壓固化成型的方法。

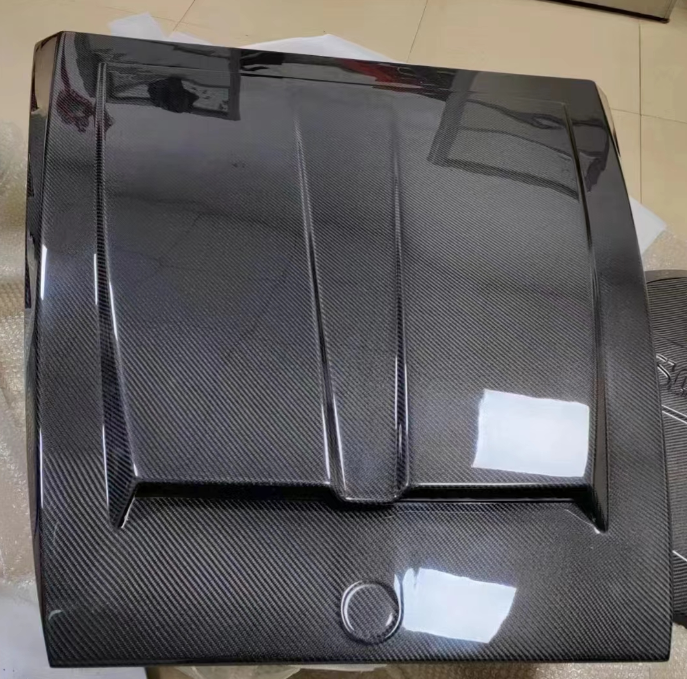

預浸料模壓相對生產效率高，便于實現專業化和自動化生產，特別是使用快速固化預浸料，時間可以縮短到10分鐘以內一模；產品尺寸精度高，重復性好；表面光潔；能一次成型結構復雜的制品；適合批量生產。不足之處在于模具制造復雜，投資較大，加上受壓機限制，最適合于批量生產中小型復合材料制品，不易生產大尺寸產品。而且預浸料本身有一定加工成本。
預浸料模壓應用的領域較多，航空航天、汽車、電子、醫療器械、體育器械等。
四、預浸料吹氣模壓
該工藝源自預浸料模壓技術，適用于中空碳纖維制品生產，技術雛形發源于中國臺灣。早期生產碳纖維球拍時，采用“發泡劑填充-模壓加熱”工藝，利用發泡膨脹壓力撐開預浸料定型。此工藝存在異響、重量難控等缺陷，后續研發出“吹氣模壓”工藝。該工藝目前是體育用品的主流工藝，包括碳纖維羽毛球拍、高爾夫球桿、棒球拍、自行車等產品，都是該工藝生產出來的。
五、卷管工藝
碳纖維卷管成型工藝是采用碳纖維預浸料，通過卷管機熱卷成型的復合材料制品加工方法。該工藝為當前碳纖維釣魚竿生產的主流工藝，又名搓管工藝。從行業實踐來看，早期部分小型碳纖維釣魚竿生產企業曾采用人工搓制的簡易加工方式，即由操作人員手持預浸料在芯管上完成搓卷成型。
該工藝的具體流程如下：借助卷管機熱輥對碳纖維預浸料進行加熱軟化，使預浸料中的樹脂膠粘劑熔融；在設定張力條件下，利用熱輥與心軸的摩擦力驅動預浸料連續卷繞至管芯表面，直至達到設計壁厚；隨后通過冷輥進行冷卻定型，定型完成后從卷管機取出坯料，纏繞熱收縮膜并送入烤箱進行固化處理；待管材完全固化后，去除熱收縮膜及內芯模具，最終獲得復合材料卷管制品。
除常規圓管（如碳纖維釣魚竿）外，該工藝還可實現方管、三角形管及其他異形截面管材的生產，適配不同領域的應用需求。
六、纏繞工藝
廣義上來說前面的卷管工藝也可以說纏繞工藝，但該工藝并不使用連續的預浸料，而是有一定的疊層設計。我們?nèi)粘＠p繞工藝，可以使用連續的預浸料，通過一定的角度設計，生產管材、氣瓶等。因此這里的預浸料和傳統的預浸料有所差異，多使用預浸窄帶。
碳纖維預浸料優點明顯，廣泛應用于釣具、運動器材、體育用品、航空航天等領域， 軍事上用于制造火箭、導彈、衛星、雷達、防彈車、防彈衣等重要軍工產品。
